經過前面兩篇的拆解過程後,
接下來就可以開始姐裝的部驟,
上殼的部份請依之前拆下的部驟,
把喇叭、螢幕、麥克風及排線都反裝回去,
零件組裝回去後,
即可把外殼「推」裝回去,
並鎖上螺絲。

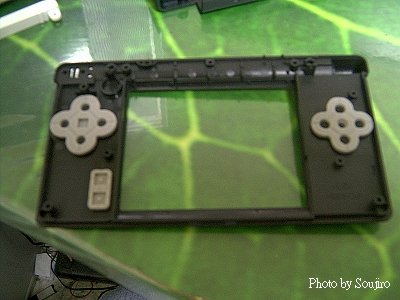

下面板的部份,
首先要先把電源指示燈的部份裝上。


燈源指示燈的內部構造要由舊殼拆下後裝上,
此殼買來後只有附上黑色的部份,
內部的透明膠墊要用舊的來取代。



鎖好電源指示燈後,
接下來再依造原本舊主機的面版,
將面版上的按鍵內墊移裝過來,
因為機殼只有附外面黑色按鍵的部份,
內墊並沒有附喔,
所以需要用舊主機的來取代。


(如果眼尖的網友應該會發現電源指示燈怎麼不見了,是因當初拍照的步驟有誤)
方向鍵、ABXY、Start、Select,
可別漏裝了,
裝好按鍵後將排線穿過右上方的洞口,
也可先將排線穿過後再把按鍵組裝上去,
以防按鍵在排線安裝的過程中掉落而造成遺失,
排線穿過來後即可與下殼的電路板接上。


插入排線後記得把卡榫往下扳,
如此才能使排線固定,
接下來是黑線及白線的部份,
黑線要穿過卡匣插槽下方到達另一端,


白線則是經由電路板下方,
有凹槽可以固定白線。


當兩條線都依原本的路線穿過後,
記得也要把接頭接回原來的位置,
在此提供之前的連接位置給各位參考。


再接下來就是把「L鍵] 及「R鍵」裝回去,
但別忘了彈簧也要裝回去喔,
不然到時按下去可是彈不回來的喔~


到目前已經差不多快完成了,
在裝回下殼之前,
要先把機殼附的「電腦開關」及「音量調整鈕」固定好再組裝回去,
可能在裝上去之前不是很好固定,
要多試幾次,
最後再鎖上螺絲並裝上電磁,
再把電池盒的螺絲也鎖上就算大功告成了。



只要再把保護膜撕下,
即是閃亮亮的紅黑機了。




至於舊機殼的部份,
我個人是有保留下來啦,
下次也有可能再壞,
如果是壞在不同的地方就可用來當拼裝的備用零件,
或許到時在顏色方面就可以玩大改造了,
自己來搞個噴漆之類的,
把舊殼噴成別的顏色再換回去。

在此再註明一下,
如果你要拆機之前請先確認你有能力可以把它組裝回去,
不然就是抱持著組不回去也沒關係的心態,
不然的話,
還是送原廠或找店家比較保險,
最重要的話,
換殼後「保固」即會喪失,
但我想會玩到自然爆裂的程度,
原本保固的時間大概也已經過了。

另外,
買殼時也需特別注意,
是否有附同色的觸控筆,
(因為我買的沒附,所以目前是用白色的筆),
是否有附螺絲孔的軟墊,
另外螢幕的外框也是沒有附的喔~
所以配色方面要特別小心,
可以看到的螢幕的外框還是原本的白色,
至於軟墊的部份,
賣家是叫我用原本的把他塗黑,
於是我後來就沒裝回去了。

最後也希望這篇換殼文對於想對自己的NDSL換新殼的玩家有所幫助。
